پادکست توضیحات جک پارکینگی ریلی BFT Deimos BT 500 (برای حفظ زمان ارزشمند شما)

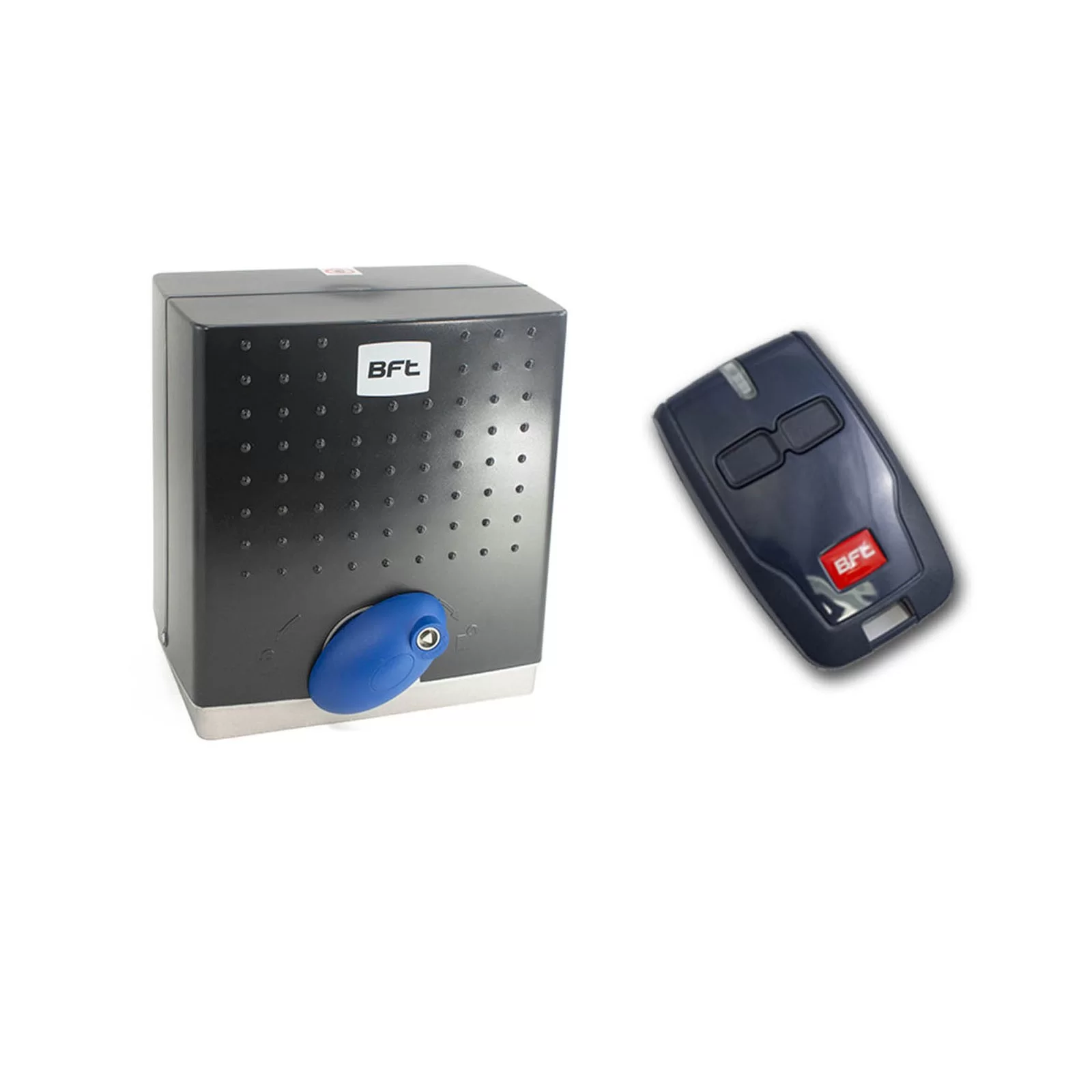

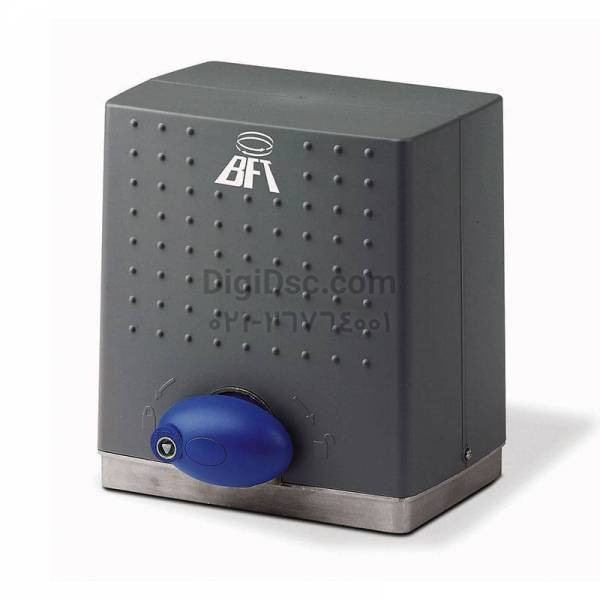

جک پارکینگی BFT ایتالیا مدل Deimos BT مناسب جهت درب ریلی با وزن 500 کیلوگرم
مشخصات فنی جک پارکینگی ریلی BFT Deimos BT
- تردد 80 تا 100 مرتبه
- سیکل کاری 8 ساعت
- موتور پرقدرت 24 ولت 290 وات
- فوق العاده بی صدا و ایمن
- دنده شانه ای فولادی
- دمای کارکرد منفی 15 تا مثبت 60 درجه
- دمای محافظ سیم پیچ 150 درجه
- دارای میکروسوییچ جهت قطع سیستم در ابتدا و انتهای کارکرد
- دارای خلاص کن
- کاربرد مسکونی – اداری
- گارانتی 24 ماهه
- ساخت ایتالیا
جک ریلی بی اف تی ایتالیا دایموس 500
سیستم DEIMOS 500
این سیستم‌ها از تيپ الكترو مكانيك ميباشد كه قدرت جابجا كردن دربي حد اكثر با وزن 500 كيلو گرم را دارا است و عليرغم قدرت بالا که از استهلاک سیستم در تردد های بالا می‌کاهد، برخورداری از سرعت بالا و يكنواخت (8.5 متر در دقیقه) موجب كنترل سرعت در انتهاي مسير شده و از ضربه و تنش نابجا بر روي درب و سيستم مي‌كاهد. وات مصرفي دستگاه70 وات و قدرت موتور 3000 نیوتن ميباشد. گيربكس موتور درحالت عادي درگير ميباشد و در اين زمان حركت درب با نيروي خارجي امكان پذير نمي‌باشد (در عمل سیستم قفل میباشد) مگرآنكه سيستم با كلاچ دستي موجود بر روي موتور خلاص شده باشد.
از ويژگي‌هاي ديگر سيستم، حسگر برخورد الکترونیکی، تایمر بسته شدن اتوماتیک، نگهدارنده پایانی مکانیکی در کنار ضريب ايمني IP24 و استاندارد حرارتي 60+ تا 15- درجه سانتيگراد مي‌توان اشاره كرد. بدنه کاملاً مقاوم علاوه بر محافظت از اجزای سیستم، در کلیه شرایط محیطی تضمین‌کننده زیبایی ماندگار سیستم میباشد.
سيستم كد پذيري ريموت‌ها تا 4.294.967.296 كد با فركانس 92/433 مگا هرتز ايجاد ميكند كه از نظر ايمني شرايط مطمئني را فراهم مي سازد.
با توجه به اینکه سیستم دارای چشم‌های حسگر مانع میباشد که از برخورد احتمالی درب با شخص و یا وسیله نقلیه می‌کاهد،کلاچ هوشمند سیستم نیز در اثر برخورد با مانع نیروی انتقالی به درب را میزان 5 N کاهش خواهد داد.
قابلیت دیگر امکان تردد از بخش محدودی از درب میباشد به این معنی که میتوان به دستگاه برنامه داد که با یک دکمه ریموت کل معبر برای تردد باز شود و با شاسی دیگر از همان ریموت نیمی از معبر جهت تردد شخص یا وسائل نقلیه کم عرض باز گردد همچنین کنترل روشنایی پارکینگ نیز از دیگر امکانات برد مرکزی دستگاه میباشد.
به علت وزن کم سیستم پیشنهادی و سرعت ثابت در حرکت، همچنین تغییرات سرعت در مراحل ابتدا و انتهایی کار نیرو‌های اعمال شده (ممان) از سوی این سیستم موتوری بسیار ناچیز بشمار می‌رود و این امکان را به ما می‌دهد که سیستم را در هر سطحی از ارتفاع نصب کرد.
این امر مشروط بر فراهم بودن شرایط محیطی میباشد.
سیستم پیشنهادی کاملاً ساخت ایـتـــالیــا بوده که در پکیج کاملی عرضه میگردد. به این منظور تجهیزات پکیج را در ادامه لیست کرده‌ایم.
- 1 عدد موتور24 ولت با قدرت حمل دربی با حد کثر وزن 500 کیلو گرم
- 1 جفت چشم الکترونیکی مادون قرمز جهت کنترل شرایط ایمنی درب
- 1 عدد برد الکترونیکی دیجیتال با قابلیت اتصال به تجهیزات جانبی
- 1 عدد ریموت کنترل دو کاناله برای ارسال فرمان حرکتی به جک
- 1 عدد فلاشر به منظور اعلام هشدار رخداد اتوماسیون در محل
- 1 عدد آنتن داخلی برای بالا بردن گیرندگی فرمان ریموت ها
از سری جک های الکتروومکانیک که دربازه متوسطی از توان اجرایی برای کاربردهای مسکونی طراحی شده است . این سری محصول جک ریلی تیم 24 ولت طراحی و عرضه میگردد.
بخشی از قابلیت های سیستم را میتوان به صورت زیر تقسیم بندی نمود :
– عدم نیاز به پنل کنترل خارجی .
– حساس به هر گونه مانع واقع در گذر گاه .
– هماهنگ سازی روشنایی محیطی با حرکت درب .
– کد پذیری مجزا برای هر ریموت کنترل در دو کانال مجزا .
– قابلیت نصب در سطح و در ارتفاع متناسب با شرایط محیطی .
– پشتیبانی توسط باتری اضطراری با قابلیت نصب داخل سیستم .
– مجهز به کنترل برد QSC و ALPHA که هر دو ( دیجیتال با قابلیت تفکیک تردد نفر ) .
این سیستم جهت اتوماتیک کردن درب های ریلی ( کشــویی ) با طول حد اکثر 12 متر کاربرد دارد که متناسب با وزن درب و تعداد تردد پیشنهاد میگردد .
بدليل الكترو مكانيك بودن جكها عليرغم ايجاد قدرت بالا و سرعت يكنواخت ، قفل و بي حركت بودن درب نيز باعث ميگردد البته در تیپ 24 ولت ، حرکت موتور با تغییرات سرعت در ابتدا و انتها حرکت درب همراه خواهد بود .
سرعت عملكرد درب 5/8 تا 12 متر بر دقیقه میباشد . ولتاژ 24 ولت به ترتیب با وات مصرفي 70 بعلت طراحی ویژه گیربکس برای این گونه سیستم قدرت بالایی را تولید میکند که این قدرت نیروی ثابت 70 تا 150 N.m را ایجاد مینماید و سيكل كاري بالا از خصوصيات اين سيستم ميباشد. با استفاده از این سیستم ها حذف درب های نفر رو یا عابر پیاده به سادگی امکانپذیر میباشد .
| مشخصات فنی سیستمTechnical information | ||||
| DEMOS BT | DIMOS | DIMOS 700 | DIMOS 800 F | |
| کنترل برد پیشنهادی | QSC D MA | ALPHA | ALPHA | ALPHA |
| وضعیت گیربکس | دائماً قفل | |||
| ولتاژ ورودی به سیستم | 230 ولت AC و50 هرتز | |||
| نوع موتور | 24 V DC Electric Motors | AC Synchronous | AC Synchronous | AC Synchronous |
| توان مصرفی | 70 وات | 290 وات | 290 وات | 290 وات |
| سرعت حرکت سازه درب | 12 متر بر دقیقه | 5/8 متر بر دقیقه | 5/8 متر بر دقیقه | 5/8 متر بر دقیقه |
| حد اکثر وزن مورد حمل | 500 کیلو گرم | 500 کیلو گرم | 700 کیلو گرم | 800 کیلو گرم |
| سیکل کاری سیستم | نا محدود | 50 % | 50 % | 50 % |
| دمای محیطی عملکرد | 60+ الی 15- درجه سانتیگراد | |||
| حد اکثر جریان مصرفی | 0.5 آمپر | 9/1 آمپر | 5/1 آمپر | 5/1 آمپر |
| تجهیزات داخل مجموعه های استاندارد Standard Setcomplet | |||||
| کـد کــالا | شــــــــــرح | DEMOS BT | DIMOS | DIMOS 700 | DIMOS 800 |
| ALPHA | کنترل برد دیجیتال با خروجی 230 ولت | 1 | 1 | 1 | |
| QSC D MA | کنترل برد دیجیتال با خروجی 24 ولت | 1 | |||
| OPERATOR | جک های الکترو مکانیک با کلاچ اتوماتیک | 1 | 1 | 1 | 1 |
| MITTO 2 – 12V | ریموت کنترل دوکاناله 92/433 مگا هرتز | 1 | 1 | 1 | 1 |
| CELLULA130 | چشم های مادون قرمز با برد 30 متر | 1 | 1 | 1 | 1 |
| LAMPO 230V/24V | فلاشر و چراغ هشدار | 1 | 1 | 1 | 1 |
| INER ANTENA | آنتن داخلی نصب شده بر روی فلاشر | 1 | 1 | 1 | 1 |
| INTRO KEY | کلید دستی برای ارسال فرمان بدون ریموت | 1 | 1 | 1 | 1 |
| INSTALL ACCESS | تجهیزات و یراق استاندارد نصب سیستم | 1 | 1 | 1 | 1 |
BFT Deimos 500
سیستم DEIMOS BT
این سیستم‌ها از تيپ الكترو مكانيك ميباشد كه قدرت جابجا كردن دربي حد اكثر با وزن 500 كيلو گرم را دارا است و عليرغم قدرت بالا که از استهلاک سیستم در تردد های بالا می‌کاهد، برخورداری از سرعت بالا و يكنواخت (8.5 متر در دقیقه) موجب كنترل سرعت در انتهاي مسير شده و از ضربه و تنش نابجا بر روي درب و سيستم مي‌كاهد. ولتاژ مصرفي دستگاه70 W و قدرت موتور 3000 N ميباشد. گيربكس موتور درحالت عادي درگير ميباشد و در اين زمان حركت درب با نيروي خارجي امكان پذير نمي‌باشد (در عمل سیستم قفل میباشد) مگرآنكه سيستم با كلاچ دستي موجود بر روي موتور خلاص شده باشد.
از ويژگي‌هاي ديگر سيستم، حسگر برخورد الکترونیکی، تایمر بسته شدن اتوماتیک، نگهدارنده پایانی مکانیکی در کنار ضريب ايمني IP24 و استاندارد حرارتي 60+ تا 15- درجه سانتيگراد مي‌توان اشاره كرد. بدنه کاملاً مقاوم علاوه بر محافظت از اجزای سیستم، در کلیه شرایط محیطی تضمین‌کننده زیبایی ماندگار سیستم میباشد.
سيستم كد پذيري ريموت‌ها تا 4.294.967.296 كد با فركانس 92/433 MHz ايجاد ميكند كه از نظر ايمني شرايط مطمئني را فراهم مي سازد.
با توجه به اینکه سیستم دارای چشم‌های حسگر مانع میباشد که از برخورد احتمالی درب با شخص و یا وسیله نقلیه می‌کاهد،کلاچ هوشمند سیستم نیز در اثر برخورد با مانع نیروی انتقالی به درب را میزان 5 N کاهش خواهد داد.
قابلیت دیگر امکان تردد از بخش محدودی از درب میباشد به این معنی که میتوان به دستگاه برنامه داد که با یک دکمه ریموت کل معبر برای تردد باز شود و با شاسی دیگر از همان ریموت نیمی از معبر جهت تردد شخص یا وسائل نقلیه کم عرض باز گردد همچنین کنترل روشنایی پارکینگ نیز از دیگر امکانات برد مرکزی دستگاه میباشد.
این سیستم قابلیت اتصال به کلیه تجهیزات اتوماسیون استاندارد را دارا میباشد و در برنامه سیستم امکان اتصال به شبکه هایPLC ، BMSگنجانده شده است و یکی دیگر از قابلیت های منحصر به فرد سیستم امکان فعال سازی سیستم‌های کنترل تصویر و تصویر برداری در منطقه است، که بطور مثال با باز شدن درب ضبط تصویر شروع خواهد شد.
| DEIMOS BT | |
| QSC D MA (incorporated) | Control panel |
| irreversible | Reversible/irreversible operator |
| 230 V~ ± 10%, 50 Hz single-phase | Power supply |
| 70 W | Absorbed power |
| integrated in the control unit | Thermal protection |
| 12 m/min | Leaf speed |
| 79 min | Output revolutions |
| 4 (14 teeth) | Pinion pitch |
| electronic torque limiter | Impact reaction |
| electromechanical or inductive | Type of limit switches |
| mechanical release with knob | Manual release |
| intensive use | Operating cycle |
| from -15°C to + 60°C | Environmental conditions |
| IP24 | Degree of protection |
| 70 N (~7 kg) | Operator weight |
به علت وزن کم سیستم پیشنهادی و سرعت ثابت در حرکت، همچنین تغییرات سرعت در مراحل ابتدا و انتهایی کار نیرو‌های اعمال شده (ممان) از سوی این سیستم موتوری بسیار ناچیز بشمار می‌رود و این امکان را به ما می‌دهد که سیستم را در هر سطحی از ارتفاع نصب کرد.
این امر مشروط بر فراهم بودن شرایط محیطی میباشد.
سیستم پیشنهادی کاملاً ساخت ایـتـــالیــا بوده که در پکیج کاملی عرضه میگردد. به این منظور تجهیزات پکیج را در ادامه لیست کرده‌ایم.
- 1 عدد موتور 220 v . DEIMOS BT
- 1 عدد برد الکترونیکی .QSC-D-MA
- 1 عدد ریموت کنترل .MITTO 2
- 1 جفت چشم الکترونیکی . CELLULA 130
- 1 عدد فلاشر .LAMPO AL 220
سوالات رایج محصول درب اتوماتیک ریلی کشوئی بی اف تی BFT ایتالیا مدل دایموس BT Deimos 500 kg
چک پارکینگی ریلی بی اف تی BFT ایتالیا مدل دایموس 500 مناسب برای چه تعداد واحد ( تردد ) میباشد ؟
جک پارکینگی بی اف تی BFT ایتالیا مدل دایموس 500 کیلو مناسب جهت تردد بالا میباشد البته باید در نظر بگیریم که تعداد تردد به وزن و عرض درب نیز بستگی دارد به این معنی که اگر وزن درب کم باشد و عرض نیز همینطور فشار کمتری به جک می آید در نتیجه تعداد تردد بیشتری را ساپورت میکند .
جک ریلی بی اف تی BFT ایتالیا مدل دایموس BT الکترومکانیک است یا هیدرولیک؟
جک های ریلی سری دایموس بی اف تی تماما مکانیکی ولی جهت تردد بالا میباشد .
خرابی ها رایج جک ریلی بی اف تی BFT ایتالیا مدل دایموس BT چه مواردی است ؟
خرابی چرخ دنده داخلی در صورت فشار وزنی بیش از حد (وزن بالاتر از 500 کیلوگرم ) و همچنین خرابی خورشیدی در صورت فشار افتادگی درب روی خورشیدی نیر احتمال پذیر است این دو مورد خرابی در تمامی جکهای ریلی مشترک است
جک پارکینگی ریلی بی اف تی BFT ایتالیا مدل دایموس 500 امکان پشتیبانی از باتری یا برق اظطراری را دارد ؟
با توجه به اینکه موتور جک بی اف تی دایموس 500 / 24 ولت میباشد امکان اتصال باتری پشتیبان در این جکها وجود دارد
قطعات یدکی جک ریلی بی اف تی BFT Deimos دایموس 500 گیر میاد یا خیر ؟
تمای قطهات یدکی و لوازم جانبی جک ریلی بی اف تی BT BFT Deimos دایموس 500 موجود میباشد .
آیا لوازم یدکی و قطعات جک ریلی بی اف تی BFT Deimos دایموس 500 قیمت بالایی دارد یا ارزان هست ؟
قیمت لوازم یدکی جک ریلی بی اف تی BFT Deimos دایموس 500 با توجه به اینکه با یورو وارد کشور میگردد و ایتالیایی نسبت به جکهای چینی و ایرانی از قیمت بالاتری برخوردار است .
ایا لوازم یدکی غیر فابریک و یا ساخت ایران جک ریلی بی اف تی BT BFT Deimos دایموس 500 هم در بازار وجود دارد ؟
بله متاسفانه و با توجه به قیمت بالای قطعات فابری جک ریلی بی اف تیBT BFT Deimos دایموس 500 بعضی از افراد اقدام به تولید قطعات یدکی ایرانی جک ریلی بی اف تیBT BFT Deimos دایموس 500 نموده اند و با زهم متاسفانه بعضی افراد وشرکت ها لوازم ایرانی را به جای لوازم یدکی فابریکBFT به فروش میرسانند .
برای دریافت لوازم اوریجینال بی اف تی ایتالیا میتوانید با شرکت دایان درب دیبا با شماره 26764001-021 در تماس باشید .
نمایندگی قطعات و لوازم یدکی جک ریلی بی اف تی BFT Deimos دایموس 500 در ایران کدام شرکت است ؟
نمایندگی رسمی لوازم یدکی فابریک BFT جک ریلی بی اف تی BFT Deimos دایموس 500 در ایران شرکت دایان درب دیبا میباشد .
میزان خرابی جک ریلی بی اف تیBT BFT Deimos دایموس 500 چقدره ؟
میزان حرابی جک ریلی بی اف تیBT BFT Deimos دایموس 500 با توجه به مهندسی ایتالیایی و کیفیت بالای قطعات یدکی بسیار پایین میباشد و در صورت رعایت وزن استاندارد و تردد اعلام شده از سوی کارخانه جک بی اف تی بدون دردسر و خرابی سالهالی سال کار میکند .
جک ریلی بی اف تی BFT Deimos دایموس 500 ساخت کدام کشور است ؟
جکهای ریلی بی اف تیBT BFT Deimos دایموس 500 ساخت کشور ایتالیا میباشد .
جک ریلی بی اف تی BFT Deimos دایموس 500 گارانتی دارد یا خیر ؟
جک ریلی بی اف تی BFT Deimos دایموس 500 دارای 24 ماه گارانتی و 120 ماه خدمات پس از فروش میباشد .
نماینده رسمی جک ریلی بی اف تی BT BFT Deimos دایموس 500 در ایران چه شرکتی هست ؟
نماینده رسمی جک ریلی بی اف تی BFT Deimos دایموس 500 در ایران شرکت دایان درب دیبا با شماره تماس 26764001-021 میباشد .
BFT Sliding Door Deimos 500 Catalogue
BFT Sliding Door Deimos 700 deimention
کاتالوگ جنرال جک پارکینگی ریلی بی اف تی BFT ایتالیا مدل دایموس 500
راهنمای نصب انگلیسی جک پارکینگی ریلی بی اف تی BFT ایتالیا مدل دایموس 500
