پادکست توضیحات جک پارکینگی ریلی BFT Deimos 800 (برای حفظ زمان ارزشمند شما)
جک پارکینگی BFT ایتالیا مدل Deimos 800 F مناسب جهت درب ریلی با وزن 800 کیلوگرم
مشخصات فنی جک پارکینگی ریلی BFT Deimos 800
- تردد 80 تا 100 مرتبه
- سیکل کاری 8 ساعت
- موتور پرقدرت 220 ولت 440وات
- فوق العاده بی صدا و ایمن
- دنده شانه ای فولادی
- دمای کارکرد منفی 15 تا مثبت 60 درجه
- دمای محافظ سیم پیچ 150 درجه
- دارای میکروسوییچ جهت قطع سیستم در ابتدا و انتهای کارکرد
- دارای خلاص کن
- کاربرد مسکونی – تجاری
- گارانتی 24 ماهه
- ساخت ایتالیا

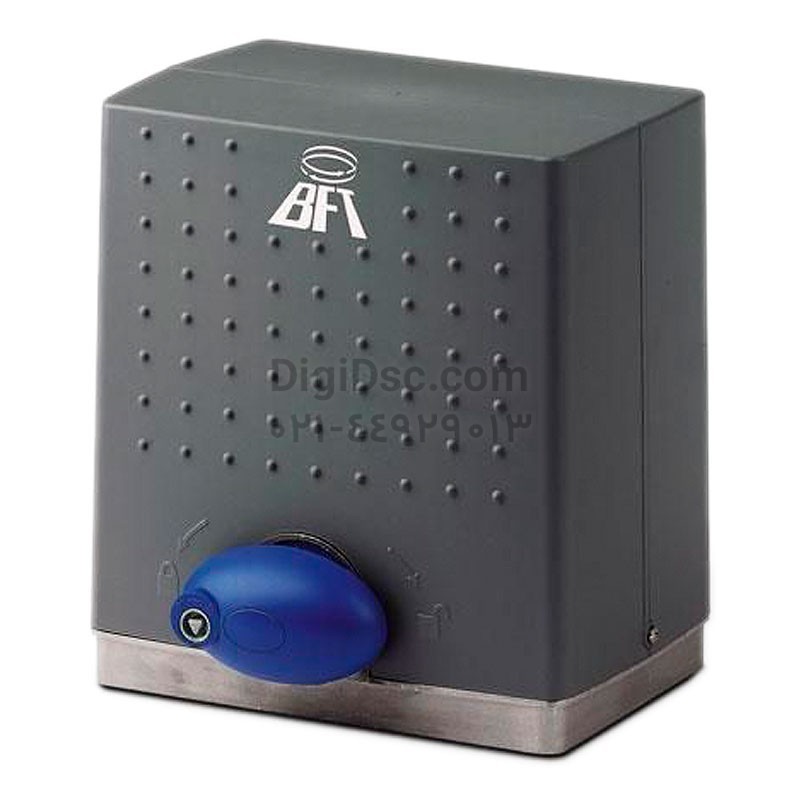

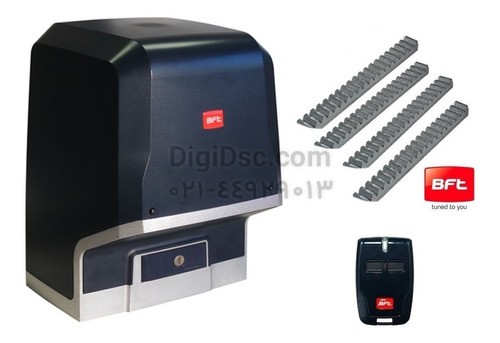

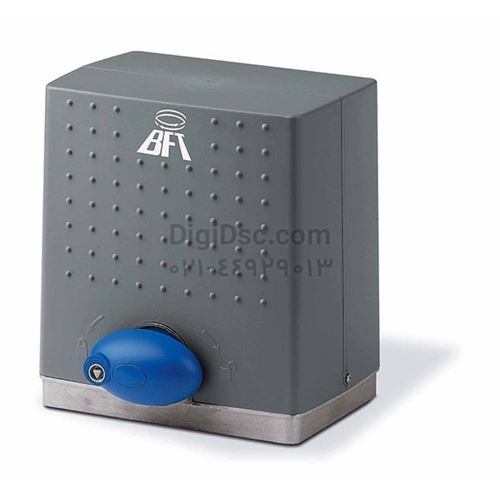

جک ریلی بی اف تی ایتالیا دایموس 800
سیستم DEIMOS 800
از سری جک های الکتروومکانیک که در بازه متوسطی ار توان اجرایی برای کاربردهای مسکونی طراحی شده است . این سری محصول جک ریلی رد دو تیم 24 ولت و 220 ولت طراحی و عرضه میگردد
بخشی از قابلیت های سیستم را میتوان به صورت زیر تقسیم بندی نمود :
– عدم نیاز به پنل کنترل خارجی .
– حساس به هر گونه مانع واقع در گذر گاه .
– هماهنگ سازی روشنایی محیطی با حرکت درب .
– کد پذیری مجزا برای هر ریموت کنترل در دو کانال مجزا .
– قابلیت نصب در سطح و در ارتفاع متناسب با شرایط محیطی .
– پشتیبانی توسط باتری اضطراری با قابلیت نصب داخل سیستم .
– مجهز به کنترل برد QSC و ALPHA که هر دو ( دیجیتال با قابلیت تفکیک تردد نفر ) .
این سیستم جهت اتوماتیک کردن درب های ریلی ( کشــویی ) با طول حد اکثر 12 متر کاربرد دارد که متناسب با وزن درب و تعداد تردد پیشنهاد میگردد .
بدليل الكترو مكانيك بودن جكها عليرغم ايجاد قدرت بالا و سرعت يكنواخت ، قفل و بي حركت بودن درب نيز باعث ميگردد البته در تیپ 24 ولت ، حرکت موتور با تغییرات سرعت در ابتدا و انتها حرکت درب همراه خواهد بود .
سرعت عملكرد درب 5/8 تا 12 متر بر دقیقه میباشد . ولتاژ24 و 230 به ترتیب با وات مصرفي 70 و 290 بعلت طراحی ویژه گیربکس برای این گونه سیستم قدرت بالایی را تولید میکند که این قدرت نیروی ثابت 70 تا 150 N.m را ایجاد مینماید و سيكل كاري بالا از خصوصيات اين سيستم ميباشد. با استفاده از این سیستم ها حذف درب های نفر رو یا عابر پیاده به سادگی امکانپذیر میباشد .
| مشخصات فنی سیستمTechnical information | ||||
| DEMOS BT | DIMOS | DIMOS 700 | DIMOS 800 F | |
| کنترل برد پیشنهادی | QSC D MA | ALPHA | ALPHA | ALPHA |
| وضعیت گیربکس | دائماً قفل | |||
| ولتاژ ورودی به سیستم | 230 ولت AC و50 هرتز | |||
| نوع موتور | 24 V DC Electric Motors | AC Synchronous | AC Synchronous | AC Synchronous |
| توان مصرفی | 70 وات | 290 وات | 290 وات | 290 وات |
| سرعت حرکت سازه درب | 12 متر بر دقیقه | 5/8 متر بر دقیقه | 5/8 متر بر دقیقه | 5/8 متر بر دقیقه |
| حد اکثر وزن مورد حمل | 500 کیلو گرم | 500 کیلو گرم | 700 کیلو گرم | 800 کیلو گرم |
| سیکل کاری سیستم | نا محدود | 50 % | 50 % | 50 % |
| دمای محیطی عملکرد | 60+ الی 15- درجه سانتیگراد | |||
| حد اکثر جریان مصرفی | 0.5 آمپر | 9/1 آمپر | 5/1 آمپر | 5/1 آمپر |
| تجهیزات داخل مجموعه های استاندارد Standard Setcomplet | |||||
| کـد کــالا | شــــــــــرح | DEMOS BT | DIMOS | DIMOS 700 | DIMOS 800 |
| ALPHA | کنترل برد دیجیتال با خروجی 230 ولت | 1 | 1 | 1 | |
| QSC D MA | کنترل برد دیجیتال با خروجی 24 ولت | 1 | |||
| OPERATOR | جک های الکترو مکانیک با کلاچ اتوماتیک | 1 | 1 | 1 | 1 |
| MITTO 2 – 12V | ریموت کنترل دوکاناله 92/433 مگا هرتز | 1 | 1 | 1 | 1 |
| CELLULA130 | چشم های مادون قرمز با برد 30 متر | 1 | 1 | 1 | 1 |
| LAMPO 230V/24V | فلاشر و چراغ هشدار | 1 | 1 | 1 | 1 |
| INER ANTENA | آنتن داخلی نصب شده بر روی فلاشر | 1 | 1 | 1 | 1 |
| INTRO KEY | کلید دستی برای ارسال فرمان بدون ریموت | 1 | 1 | 1 | 1 |
| INSTALL ACCESS | تجهیزات و یراق استاندارد نصب سیستم | 1 | 1 | 1 | 1 |
سيستم جک ریلی بی اف تی دایموس 800 براي اتوماسيون درب مذكور از نوع جکهای ریلی بوده که بوسیله نسب در امتداد درب نیروی کششی و رانشی را در سطح درب منتقل می‌‌سازد.
این سیستم‌ها از تيپ الكترو مكانيك ميباشد كه قدرت جابجا كردن دربي حد اكثر با وزن 800 كيلو گرم را دارا است و عليرغم قدرت بالا که از استهلاک سیستم در تردد های بالا می‌کاهد، برخورداری از سرعت بالا و يكنواخت (8.5 متر در دقیقه) موجب كنترل سرعت در انتهاي مسير شده و از ضربه و تنش نابجا بر روي درب و سيستم مي‌كاهد. ولتاژ مصرفي دستگاه290 W و قدرت موتور 300 N ميباشد. گيربكس موتور درحالت عادي درگير ميباشد و در اين زمان حركت درب با نيروي خارجي امكان پذير نمي‌باشد (در عمل سیستم قفل میباشد) مگرآنكه سيستم با كلاچ دستي موجود بر روي موتور خلاص شده باشد.
از ويژگي‌هاي ديگر سيستم، حسگر برخورد الکترونیکی، تایمر بسته شدن اتوماتیک، نگهدارنده پایانی مکانیکی در کنار ضريب ايمني IP24 و استاندارد حرارتي 60+ تا 15- درجه سانتيگراد مي‌توان اشاره كرد. بدنه کاملاً مقاوم علاوه بر محافظت از اجزای سیستم، در کلیه شرایط محیطی تضمین‌کننده زیبایی ماندگار سیستم میباشد.
سيستم كد پذيري ريموت‌ها تا 4.294.967.296 كد با فركانس 92/433 MHz ايجاد ميكند كه از نظر ايمني شرايط مطمئني را فراهم مي سازد.
با توجه به اینکه سیستم دارای چشم‌های حسگر مانع میباشد که از برخورد احتمالی درب با شخص و یا وسیله نقلیه می‌کاهد،کلاچ هوشمند سیستم نیز در اثر برخورد با مانع نیروی انتقالی به درب را میزان 5 N کاهش خواهد داد.
قابلیت دیگر امکان تردد از بخش محدودی از درب میباشد به این معنی که میتوان به دستگاه برنامه داد که با یک دکمه ریموت کل معبر برای تردد باز شود و با شاسی دیگر از همان ریموت نیمی از معبر جهت تردد شخص یا وسائل نقلیه کم عرض باز گردد همچنین کنترل روشنایی پارکینگ نیز از دیگر امکانات برد مرکزی دستگاه میباشد.
این سیستم قابلیت اتصال به کلیه تجهیزات اتوماسیون استاندارد را دارا میباشد و در برنامه سیستم امکان اتصال به شبکه هایPLC ، BMSگنجانده شده است و یکی دیگر از قابلیت های منحصر به فرد سیستم امکان فعال سازی سیستم‌های کنترل تصویر و تصویر برداری در منطقه است، که بطور مثال با باز شدن درب ضبط تصویر شروع خواهد شد.
BFT Deimos 800
| TECHNICAL FEATURES | ||
| DEIMOS 800F | DEIMOS BT | |
| ALPHA (incorporated) | QSC D MA (incorporated) | Control panel |
| irreversible | irreversible | Reversible/irreversible operator |
| 230 V~ ± 10%, 50 Hz single-phase | 230 V~ ± 10%, 50 Hz single-phase | Power supply |
| 290 W | 70 W | Absorbed power |
| integrated | integrated in the control unit | Thermal protection |
| 8,5 m/min | 12 m/min | Leaf speed |
| 48 min | 79 min | Output revolutions |
| 4 (14 teeth) | 4 (14 teeth) | Pinion pitch |
| mechanical clutch | electronic torque limiter | Impact reaction |
| electromechanical or inductive | electromechanical or inductive | Type of limit switches |
| mechanical release with knob | mechanical release with knob | Manual release |
| semi intensive use | intensive use | Operating cycle |
| from -15°C to + 60°C | from -15°C to + 60°C | Environmental conditions |
| IP24 | IP24 | Degree of protection |
| 150 N (~15 kg) | 70 N (~7 kg) | Operator weight |
به علت وزن کم سیستم پیشنهادی و سرعت ثابت در حرکت، همچنین تغییرات سرعت در مراحل ابتدا و انتهایی کار نیرو‌های اعمال شده از سوی این سیستم موتوری بسیار ناچیز بشمار می‌رود و این امکان را به ما می‌دهد که سیستم را در هر سطحی از ارتفاع نصب کرد.
این امر مشروط بر فراهم بودن شرایط محیطی میباشد.

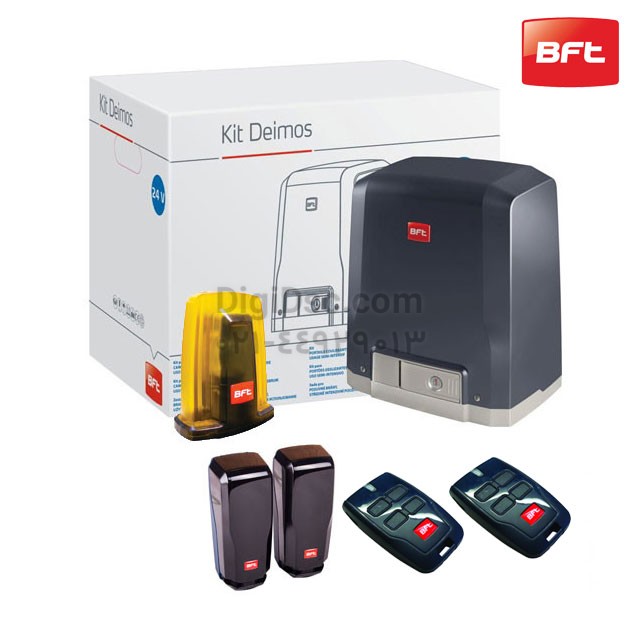

سیستم پیشنهادی کاملاً ساخت ایـتـــالیــا بوده که در پکیج کاملی عرضه میگردد. به این منظور تجهیزات پکیج را در ادامه لیست کرده‌ایم.
- 1 عدد موتور230 ولت با قدرت حمل دربی با حد کثر وزن 800 کیلو گرم
- 1 جفت چشم الکترونیکی مادون قرمز جهت کنترل شرایط ایمنی درب
- 1 عدد برد الکترونیکی دیجیتال با قابلیت اتصال به تجهیزات جانبی
- 1 عدد ریموت کنترل دو کاناله برای ارسال فرمان حرکتی به جک
- 1 عدد فلاشر به منظور اعلام هشدار رخداد اتوماسیون در محل
- 1 عدد آنتن داخلی برای بالا بردن گیرندگی فرمان ریموت ها
عدم نیاز به سرویس دوره ای، تنوع و گارانتی یک ساله کلیه محصولات BFT ایتالیا برجسته‌ترین وجه تمایز این سیستم با سایر سیستم‌ها میباشد، با این وجود BFT دارای گسترده‌ترین شبکه خدماتی درمراکز تحت پوشش نمایندگی میباشد.
سوالات رایج محصول درب اتوماتیک ریلی کشوئی بی اف تی BFT ایتالیا مدل دایموس 800 Deimos 800 kg
چک پارکینگی ریلی بی اف تی BFT ایتالیا مدل دایموس 800 مناسب برای چه تعداد واحد ( تردد ) میباشد ؟
جک پارکینگی بی اف تی BFT ایتالیا مدل دایموس 800 کیلو مناسب جهت تردد بالا میباشد البته باید در نظر بگیریم که تعداد تردد به وزن و عرض درب نیز بستگی دارد به این معنی که اگر وزن درب کم باشد و عرض نیز همینطور فشار کمتری به جک می آید در نتیجه تعداد تردد بیشتری را ساپورت میکند .
جک ریلی بی اف تی BFT ایتالیا مدل دایموس 800 الکترومکانیک است یا هیدرولیک؟
جک های ریلی سری دایموس بی اف تی تماما مکانیکی ولی جهت تردد بالا میباشد .
خرابی ها رایج جک ریلی بی اف تی BFT ایتالیا مدل دایموس 800 چه مواردی است ؟
خرابی چرخ دنده داخلی در صورت فشار وزتی بیش از حد (وزن بالاتر از 800 کیلوگرم ) و همچنین خرابی خورشیدی در صورت فشار افتادگی درب روی خورشیدی نیر احتمال پذیر است این دو مورد خرابی در تمامی جکهای ریلی مشترک است
جک پارکینگی ریلی بی اف تی BFT ایتالیا مدل دایموس 800 امکان پشتیبانی از باتری یا برق اظطراری را دارد ؟
با توجه به اینکه موتور جک بی اف تی دایموس 800 / 220 ولت میباشد امکان اتصال باتری پشتیبان در این جکها وجود ندارد
قطعات یدکی جک ریلی بی اف تی BFT Deimos دایموس 800 گیر میاد یا خیر ؟
تمای قطهات یدکی و لوازم جانبی جک ریلی بی اف تی BFT Deimos دایموس 800 موجود میباشد .
آیا لوازم یدکی و قطعات جک ریلی بی اف تی BFT Deimos دایموس 800 قیمت بالایی دارد یا ارزان هست ؟
قیمت لوازم یدکی جک ریلی بی اف تی BFT Deimos دایموس 800 با توجه به اینکه با یورو وارد کشور میگردد و ایتالیایی نسبت به جکهای چینی و ایرانی از قیمت بالاتری برخوردار است .
ایا لوازم یدکی غیر فابریک و یا ساخت ایران جک ریلی بی اف تی BFT Deimos دایموس 800 هم در بازار وجود دارد ؟
بله متاسفانه و با توجه به قیمت بالای قطعات فابری جک ریلی بی اف تی BFT Deimos دایموس 800 بعضی از افراد اقدام به تولید قطعات یدکی ایرانی جک ریلی بی اف تی BFT Deimos دایموس 800 نموده اند و با زهم متاسفانه بعضی افراد وشرکت ها لوازم ایرانی را به جای لوازم یدکی فابریکBFT به فروش میرسانند .
برای دریافت لوازم اوریجینال بی اف تی ایتالیا میتوانید با شرکت دایان درب دیبا با شماره 26764001-021 در تماس باشید .
نمایندگی قطعات و لوازم یدکی جک ریلی بی اف تی BFT Deimos دایموس 800 در ایران کدام شرکت است ؟
نمایندگی رسمی لوازم یدکی فابریک BFT جک ریلی بی اف تی BFT Deimos دایموس 800 در ایران شرکت دایان درب دیبا میباشد .
میزان خرابی جک ریلی بی اف تی BFT Deimos دایموس 800 چقدره ؟
میزان حرابی جک ریلی بی اف تی BFT Deimos دایموس 800 با توجه به مهندسی ایتالیایی و کیفیت بالای قطعات یدکی بسیار پایین میباشد و در صورت رعایت وزن استاندارد و تردد اعلام شده از سوی کارخانه جک بی اف تی بدون دردسر و خرابی سالهالی سال کار میکند .
جک ریلی بی اف تی BFT Deimos دایموس 800 ساخت کدام کشور است ؟
جکهای ریلی بی اف تی BFT Deimos دایموس 800 ساخت کشور ایتالیا میباشد .
جک ریلی بی اف تی BFT Deimos دایموس 800 گارانتی دارد یا خیر ؟
جک ریلی بی اف تی BFT Deimos دایموس 800 دارای 24 ماه گارانتی و 120 ماه خدمات پس از فروش میباشد .
نماینده رسمی جک ریلی بی اف تی BFT Deimos دایموس 800 در ایران چه شرکتی هست ؟
نماینده رسمی جک ریلی بی اف تی BFT Deimos دایموس 800 در ایران شرکت دایان درب دیبا با شماره تماس 26764001-021 میباشد .
