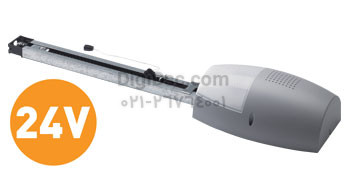

درب سکشنال بی اف تی ایتالیا درب سکشنال ائوس 120 EOS
- قابلیت جابجایی درب سکشنال زیر سقفی EOS 120
- 24 ولت
- تعداد تردد 100 مرتبه در 24 ساعت
- گشتاور 80 نیوتن و 120 نیوتن متر
- ارتفاع درب 3متر
- جابجایی درب با ابعاد 16 متر مربع
- ترانس با خروجی متغیر
- پشتیبانی باتری جهت مواقع قطع برق در مدل 24 ولت دارد .
- دارای رسیور خارجی
- پشتیبانی از میکروسوئیچ دارد .
- سیستم آنتی کرش دارد .
- قابلیت دو سرعته دارد .
- باکس برد ضد آب
- سیستم تنظیم Automatic
- آمپر متریک
- دارای فیوز محافظ مجزا جهت اقلام مصرفی
- قابلیت اتصال به سیستم کنترل تردد
- خروجی 24 ولت اضطراری جهت آژیر یا فلاشر اخطار
- دارای عیب یاب اتوماتیک
- ساخت ایتالیا
- گارانتی 24 ماهه
بررسی فنی و تخصصی درب سکشنال EOS 120 برند BFT ایتالیا
جک کشنده سکشنال بی اف تی مدل EOS 120 ساخت شرکت معتبر بی اف تی ایتالیا مدل پیشرفته و توسعه یافته BOTICELLI میباشد .
EOS 120 از سری جکهای الکترومکانیک میباشد که جهت اتوماسیون دربهای ویژه گاراژی بکار میرود. این سیستم جهت محیطهایی که علاوه بر محدودیتهای عرضی در ارتفاع نیز دارای محدودیت میباشند، بهترین راهکار محسوب میگردد.
درب سکشنال EOS 120 برند BFT قابلیت باز کردن درب با عرض زیاد را میباشد .
درب سکشنال EOS 120 برند BFT قابل نصب در هر فضایی میباشد که کارایی جک EOS 120 را دو چندان کرده و باتوجه به فضای کمی که اشغال میکند میتوان در هر شرایطی نصب درب سکشنال EOS 120 برند BFT را انجام داد .
خصوصیات کلی جک زیر سقفی EOS 120 بی اف تی
- کم حجم و بی صدا
- تغییر سرعت حرکت در طول مسیر
- پشتیبانی سیستم توسط باتری اضطراری
- امکان انتقال سیستم خلاص کن به محیط خارجی
- حذف فشار جک از پشت درب با حرکت یک کلید
- هماهنگسازی روشنایی محیط ورودی با حرکت درب

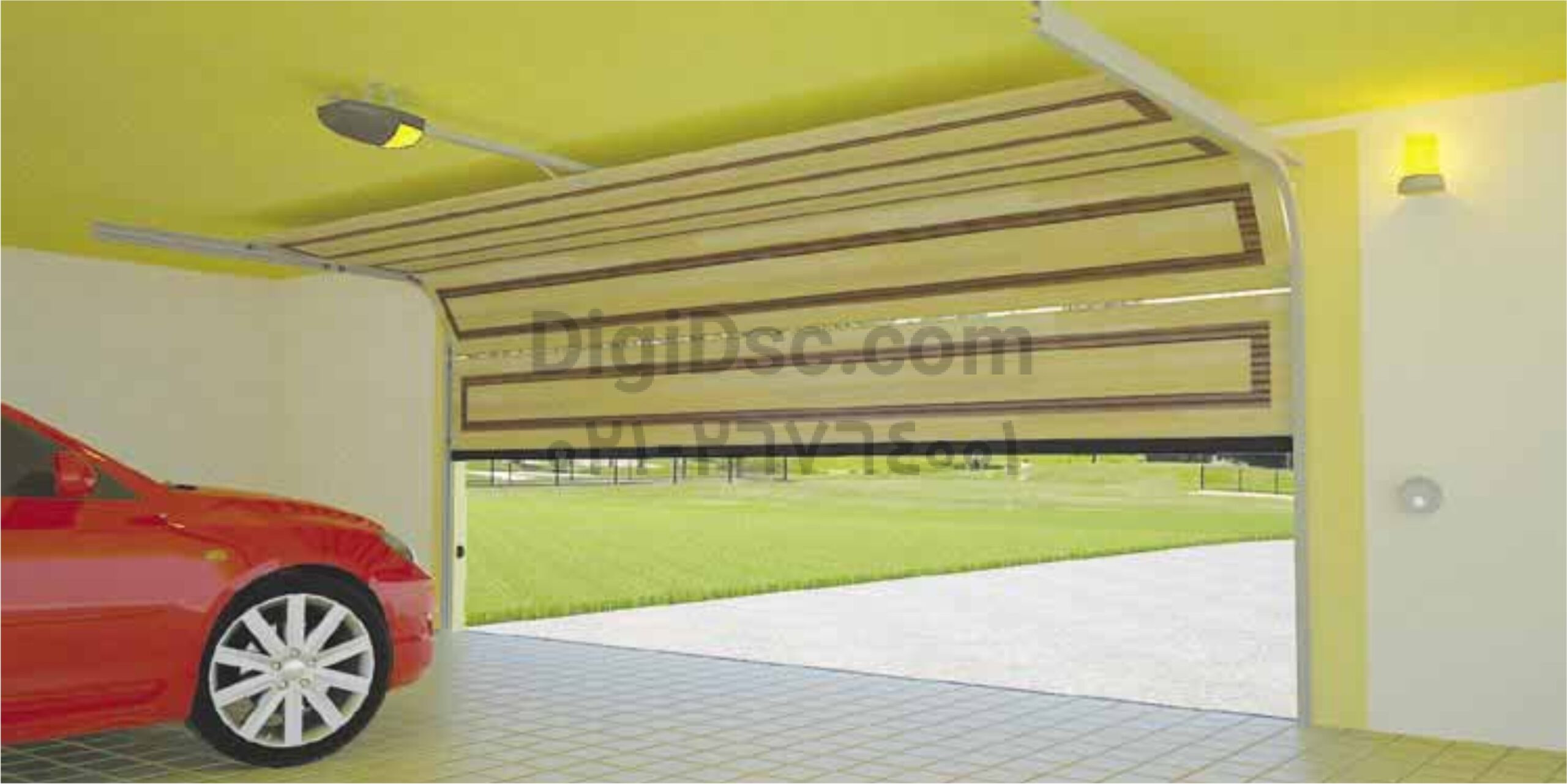

این سیستم که به منظور اتوماتیک کردن ورودی های مجموعه های مسکونی به بازار مصرف معرفی گردید بهترین راهکار برای پاسخگویی به شرایط سخت محیطی است که امکان نصب درب هایی بطرق متعارف راندارد ، طراحی درب با استفاده از این سیستم اتوماسیون حرکتی در راستای قائم که با چرخش در بازه 0 تا90 درجه که به قرار گیری در امتداد دیواره وسقف می انجامد .
بستر سازی اولیه جهت نصب این سیستم که معمولاً نیاز به کارشناسی و بررسی دقیق خواهد داشت عرضه این محصول را از سوی بازار عرضه و همچنین بازار تقاضا با رکود همراه ساخت و این امر فرهنگ استفاده از این تجهیزات را که منطبق بر استاندارد های جهانی بود کمرنگ نمود تا اینک که بسیاری از مصرف کنندگان این سبک اتوماسیون را نمی شناسند .
با توجه به تولیدات کمپانی که این نوع از تجهیزات موتوری را در دو تیپ به بازار مصرف عرضه می کند ، متناسب با شرایط فیزیکی و نیازهای هر پروژه میتوان طرح اجرایی را ارائه کرد . سرعت عملكرد درب براي سیکل کاری تعریف حد اکثر28 ثانيه ميباشد که البته متناسب با ارتفاع درب میتواند تغییر کند. این سری محصول که با ولتاژ 24 معرفی می گردد با وات مصرفي 236 الی 240 به کمک زنجیر انتقال نیرو ، این تیپ سیستم قدرت را جهت بحرکت در آوردن دربهای مخصوص SECTIONAL اعمال میکند که بطور متوسط نیروی ثابتی در بازه 50 الی 80 N.m را خواهد بود . ضریب استاندارد حرارتی این سیستم 60+ تا 15- درجه سانتیگراد میباشد .
مشخصات فنی سیستمTechnical information | ||
BOTTICELLI | EOS 120 | |
کنترل برد پیشنهادی | VENERE D | VENERE D |
وضعیت گیربکس | دائماً قفل | دائماً قفل |
ولتاژ ورودی کمپرسور | 24 V DC Electric MOTOR | 24 V DC Electric MOTOR |
نوع حرکت | سرعت ثابت با کنترل توسط اینکودر | سرعت ثابت با کنترل توسط اینکودر |
توان مصرفی | 236 وات | 240 وات |
حد اکثر توان اجرایی | 600 نیوتون | 1200 نیوتون |
زمان باز شدن | 28 ثانیه | 28 ثانیه |
حد اکثر ابعاد اجرایی | 7 متر مربع | 9 متر مربع |
دمای محیطی عملکرد | 60+ الی 15- درجه سانتیگراد | 60+ الی 15- درجه سانتیگراد |
تجهیزات داخل مجموعه های استاندارد Standard Setcomplet | |||
کـد کــالا | شــــــــــرح | BOTTICELLI | EOS 120 |
VENERE D | کنترل برد دیجیتال با خروجی 24 ولت | 1 | 1 |
OPERATOR TOP SIDE | سیستم موتوری با قابلیت نصب زیر سقف | 2 | 2 |
MITTO 2 – 12V | ریموت کنترل دوکاناله 92/433 مگا هرتز | 1 | 1 |
CELLULA130 | چشم های مادون قرمز با برد 30 متر | 1 | 1 |
RAY X 24V | فلاشر و چراغ هشدار با ولتاژ 24 | 1 | 1 |
INER ANTENA | آنتن داخلی نصب شده بر روی فلاشر | 1 | 1 |
BIN 120 CATENA 2900 | کلید خلاص کننده سیستم | 2 | 2 |
جک زیر سقفی EOS 120 نسبت به مدل بوتیچلی قدرات بالاتری دارد و قابلیت هایی خاصی را در کنترل برد خود دارد .
استفاده از فنر بالانس در جک زیر سقفی EOS 120 برند BFT باعث کاهش فشار بر روی موتور و گیربکس جک زیر سقفی EOS 120 برند BFT میشود .
جک زیر سقفی EOS 120 برند BFT با دارا بودن سیستم آمچر متریک و در نتیجه تشخیص فشار مازاد بر روی درب و فنرهای بالانس امکان قطع کارکرد سیستم را دارا بوده که در نتیجه آن هم عمر جک زیر سقفی EOS 120 برند BFT بالا رفته هم نیاز به سرویس دوره ای در این مدل جک وجود نخواهد داشت .
استهلاک پایین و موتور 24 ولت جک زیر سقفی EOS 120 برند BFT یکی دیگر از مزایای این نوع سیستم میباشد .
موتور جک زیر سقفی EOS 120 برند BFT با توجه به اینکه 24 ولت میباشد امکان پشتیبانی از باتری را برای مواقع قطع برق دارا میباشد .
یکی دیگر از مزایای جک زیر سقفی EOS 120 برند BFT سادگی تنظیم و استفاده از کنترل برد BFT میباشد .
قدرت جک زیر سقفی EOS 120 در دو مدل 80 نیوتن و 120 نیوتن تولید و عرضه میگردد .
میکروسوئیچ طراحی شده برای جک زیر سقفی EOS 120 برند BFT فوق العاده دقیق بوده و همانند انکودر عمل کرده و محدوده حرکت درب زیر سقفب و قطع برق موتور را به صورت استاندارد و دقیق تنظیم میکند .
جک زیر سقفی EOS 120 بی اف تی برای اماکن مسکونی و تجاری با تردد محدود طراحی و تولید شده است .
کنترل برد جک زیر سقفی EOS 120 برند BFT از نوع دیجیتال بوده و تمامی فرامین جک را میتوان در ان به صورت مجزا تنظیم کرد .
جک زیر سقفی EOS 120 برند BFT امکان جابجایی درب با ابعاد 16 متر مربع را دارا میباشد .
امکان اتصال به تمامی سیستمهای کنترل تردد و مدیریت پارکینگ را دارا میباشد .
امکان پشتیبانی از فتوسل ( چشم ایمنی ) SAFETY EDGE ( لبه حساس ) و یا انواع لوپ دتکتور را دارا میباشد .
سیستم آنتی کرش و همچنین پشتیبانی از ولتاژ 24 ولت و تردد بالا از محاسن جکهای زیر سقفی بی اف تی EOS 120 میباشد .
کنترل برد بی اف تی بسیار ساده و کارآمد بوده و حتی تکنسین های آماتور نیز میتوانند نسبت به تنظیم و یا سرویس برد بی اف تی اقدام نمایند .
هر چند نصب خود جکهای سکشنال کاری راحت نبوده و در نتیجه باید نسبت به نصب این سیستم توسط تکنسین متخصص و دوره دیده BFT انجام پذیرد .
ریموت کنترل های بی اف تی امکان پشتیبانی از فرکانس 433.92 را دارا بوده و با توجه به برد بالای خد به راحتی میتوانند نیاز مصرف کننده را فراهم کنند .
درجه حرارتی که جک زیر سقفی EOS 120 برند BFT میتوانند در آن دما فعالیت داشته باشند ار منفی 15 درجه تا مثبت 55 درجه میباشد که در نتیجه میتوانند در هر شرایط در کشور نصب و استفاده گردد .
سرعت جک سکشنال EOS 120 5 متر بر دقیقه بوده و میتوانید به صورت استاندارد دربهای زیر سقفی را باز و بسته کند در نتیجه میتوانید جک زیر سقفی را با استانداردهای اروپایی خریدای کنید .
در جک زیر سقفی EOS 120 برند BFT امکان پشتیبانی از کلید دستی ( کی سوئیچ ) وجود دارد در نتیجه میتوان برای تمامی مکانهایی که نگهبانی یا حراست دارد استفاده میگردد .
کنترل برد جک زیر سقفی EOS 120 برند BFT توسط یک صفحه LCD تجهیز شده که در نتیجه میتوان از عیب یاب اتوماتیک دیجیتال استفاده کرده و یا تنظیم پارامتر ها و تایم دهی ها و … را به راحتی و دقیق انجام داد .
امکان فعالسازی تایم اتوماتیک و یا FAST CLS در جک زیر سقفی EOS 120 برند BFT وجود دراد
جک زیر سقفی EOS 120 برند BFT در کمترین فضای ممکن نصب شده و جالب اینکه امکان استفاده به عنوان درب ریلی را نیز دارا میباشد
جک زیر سقفی EOS 120 برند BFT و کلا دربهای سکشنال با وجود اینکه بسیار کارا و استاندارد میباشد متاسفانه در ایران جا نیفتاده ولی در اروپا و آمریکا و کانادا جزو پرفروش ترین مدل درب میباشد
جک زیر سقفی EOS 120 برند BFT از برد فوق پیشرفته VENERED بهره برده و که نصب ساده و دقیق را برای شما رقم میزند
برد جک سکشنال VENERE D امکاناتی به شرح زیر را دارد
- برد کنترل جک زیرسقفی 24 ولت این سری محصولات با مدار فرمان VENER-D نصبی ساده، سریع و دقیق را رقم می زند.
- قابلیت اتصال به تیغه حساس به مانع که زیر تیغه درب نصب می شود و یا تجهیزات لوپ حساس به خودرو.
- نمایشگر دیجیتال برای نمایش تنظیمات و خطا های احتمالی عملکرد جک زیر سقفی درب سکشنال.
- تنظیمات با دقت دهم ثانیه و قابلیت تنظیم عملکرد های مختلف در خروجی های مدار فرمان.
- قابلیت تنظیم شتاب اولیه و ترمز انتهایی درب زیر سقفی جهت جلوگیری از تنش و ضربه.
- حفاظت ولتاژ خروجی در برابر اتصال کوتاه و نمایش پیام خطا بر روی صفحه نمایش.
- قابلیت پاک کردن ریموت خاص با قابلیت مشاهده شماره ریموت کنترل.
- قابلیت تنظیم قدرت و جریان مصرفی و حساسیت در مقابل مانع.
- ورودی فرمان خارجی از اتاق نکهبانی یا اتاق کنترل.
- رمز گذاری برای عدم امکان تغییر در تنظیمات.
متعلقات موجود بر روی پکیج درب اتواتیک سکشنال بی اف تی آرگو
- جک زیر سقفی 1 عدد
- ریموت فابریک بی اف تی ایتالیا 2 عدد
- فلاشر ( چراغ چشمک زن ) 1 عدد
- کنترل برد و مدارفرمان 1 عدد
- فتوسل ( چشمی ) 1 جفت
- یراق نصب 1 پک
سوالات رایج موتور سکشنال BFT ایتالیا مدل EOS 120
کاتالوگ جنرال موتور سکشنال بی اف تی مدل EOS 120
کاتالوگ جنرال موتور سکشنال بی اف تی مدل EOS 120
راهنمای جک BFT ایتالیا مدل EOS 120
