پادکست توضیحات راهبند ستونی بی اف ای ایتالیا BFT بولارد Stoppy (برای حفظ زمان ارزشمند شما)

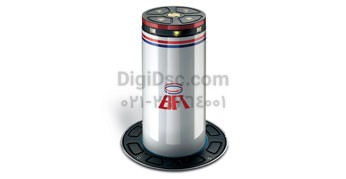

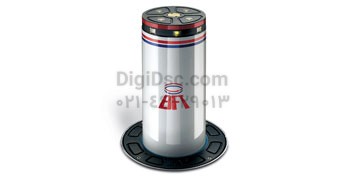

راهبند اتوماتیک امنیتی پارکینگی ستونی الکترو مکانیک BFT ایتالیا مدل Stoppy مناسب جهت تردد 2000 مرتبه در روز
مشخصات فنی راهبند اتوماتیک امنیتی پارکینگی ستونی الکترو مکانیک BFT ایتالیا مدل Stoppy
-
- تردد 2000 مرتبه در روز
- سیکل کاری 8 ساعت
- موتور پرقدرت 220 ولت 330 وات 1.65 آمپر
- ارتفاع استوانه: 60 سانتی متر
- فوق العاده بی صدا و ایمن
- مقاومت ضربه 200 کیلوژول
- قطر استوانه 275 میلی متر
- ارتفاع 600 میلی متر
- زمان بازشدن 4 ثانیه
- دمای کارکرد منفی 20 تا مثبت 55 درجه
- طول ستون 60 سانتی متر
- درجه حفاظتی IP 67
- قابلیت اتصال به سیستم کنترل تردد
- دارای خلاص کن
- دارای چراغهای هشدار دهنده روی سبلندر
- کاربرد مسکونی – اداری – تجاری – نظامی – امنیتی
- گارانتی 24 ماهه
- ساخت ایتالیا
توضیحات کلی راه بند ستونی BFT مدل STOPPY
اين مدل راهبند توليد شده توسط کمپاني BFT ايتاليا و از نوع الکترومکانيک مي‌باشند به اين مضمون که سيستم محرکه مشتمل بر الکتروموتور و گيربکس مي‌باشد که اين خصيصه باعث ايجاد سرعت ثابت در ستون متحرک راهبند مي‌شود و تنش‌هاي موضعي کلاً از بين مي‌رود. نکته ديگر عدم نياز دستگاه به سرويس و تنظيمات دوره‌اي مي‌باشد در اين مورد لازم به ذکر است که سيستم در برابر تغييرات جوي ( دما ) از 10- درجه سانتيگراد زير صفر الي 55 درجه سانتيگراد بالاي صفر کارايي صد درصد داشته و همچنين با نوسانات شديد برق و حتي قطع برق به مدت زمان طولاني برنامه سيستم دچار اختلال نمي‌شود.
راندمان بالاي اين راهبند امکان باز و بسته شدن تا 2000 بار در شبانه روز را ميسر مي سازد که نسبت به راهبند هاي بازويي بسيار بالاتر مي باشد علاوه بر آن اين راه بندها داراي ضريب ايمني IP 67 که بالاترين ميزان مقاومت در برابر آب(حالت غوطه وري) و گرد و خاک است ،مي باشد .
برد مرکزي راه بند قابليت هماهنگي با کليه سيستم‌هاي کنترل تردد (Access control) را دارا مي‌باشد و مي‌توان با افزودن حس‌گر‌هاي خطي ويا طيف نوري سيستم را کاملاً ايمن و هوشمند ساخت تا احتمال برخود بازوي راه بند با وسيله عبور کننده به صفر برسد.
| TECHNICAL FEATURES | |||
| STOPPY LAR | STOPPY L | STOPPY | |
| PERSEO | PERSEO | PERSEO | Control panel |
| reversible | reversible | Reversible | Reversible/irreversible operator |
| 230 V~ ± 10%, 50 Hz single-phase | 230 V~ ± 10%, 50 Hz single-phase | 230 V~ ± 10%, 50 Hz single-phase | Power supply |
| 120 W | 120 W | 120 W | Absorbed power |
| 130° | 130° | 130° | Thermal protection |
| 6 s + slowdown | 6 s + slowdown | 6 s + slowdown | Opening or closing time |
| 8000 J | 8000 J | 8000 J | Impact reaction |
| 700 Nm | 700 Nm | 700 Nm | Max torque |
| electric brake | electric brake | electric brake | Type of lock |
| integrated | integrated | Integrated | Type of limit switches |
| reversible in case of black-out | reversible in case of black-out | reversible in case of black-out | Manual release |
| very intensive use | very intensive use | very intensive use | Operating cycle |
| from -15°C to + 60°C | from -15°C to + 60°C | from -15°C to + 60°C | Environmental conditions |
| IP67 | IP67 | IP67 | Degree of protection |
| 900 N (~90 kg | 900 N (~90 kg) | 900 N (~90 kg) | Operator weight |
بدنه محافظ راه بندها تماماً از فولاد بوده و از نظر رنگ داراي رنگ کوره‌اي و مقاوم در برابر ضربه نيز مي‌باشد.
سري محصولات STOPPY به سه نوع تقسيم مي گردند :
STOPPY
STOPPY L : به همراه فلاشر دور سيلندر
STOPPY LAR : به همراه فلاشر دور سيلندر ،گرم کن و سيستم هشدار دهنده
فلاشر دور سيلندر در زمان باز و بسته شدن چشمک زده و يا ثابت مي ماند که اين امر علاوه بر ايجاد زيبايي در زمينه هشدار به رانندگان عبوري و جلوگيري از تصادف با راهبند بويژه در شب بسيار کارآمد مي باشد.
سيستم هشدار تعبيه شده در قسمت زيرزميني راهبند هر گونه ضربه و برخورد را به اطلاع واحد حفاظت مي رساند .
برخورداري از سيستم گرم کن قرارگرفته در بخش زيرين سيلندر عملکرد سيستم را تا دماي°C 25- را امکانپذير مي سازد .
مشخصات برد :
- قابليت کنترل همزمان چهار راهبند
- کم کننده سرعت در انتهاي مسير باز و بسته شدن
- مديريت کننده چراغ راهنمايي
- تفکيک کننده فرمان باز و بسته شدن
( قابليت بسته شدن اتوماتيک همزمان با فعال شدن و آلارم سيستم هاي امنيتي و دزدگير و باز شدن در زمان آلارم سيستم هاي اطفاي حريق )
- قفل کننده سيستم در حالت باز بودن
- قابليت زمان بندي انتخابي و تايمر براي روشنايي و ….
Stoppy BFT Control Unit Diagram
مراحل نصب و راه اندازي
مرحله اول بررسي مکان وابعاد مورد نظر براي نصب
- انتخاب نوع سيستم اتوماسيون مناسب و تعداد مورد نياز
- بررسي ميزان امنيت مورد نياز و شرايط مکان نصب
- انتخاب تجهيزات مورد نياز
مرحله دوم انجام عمليات زيرسازي و سيم کشي
- کابل کشي برق و فرمان
- ايجاد محفظه نصب داخل زمين با عرض 80 و عمق 110 سانتيمتر
- در پايين ترين سطح سوراخ به ضخامت 200 ميليمتر از ماسه درشت پر گرديده تا شرايط مناسبي براي زهکشي آب ايجاد شود
- ايجاد يک لايه با ضخامت 50 ميليمتر از شن
بر روي لايه ماسه به عنوان سطح زيرين سيستم موتوري استفاده مي شود .
- جاسازي محفظه موتور بر روي لايه شن
- اطراف محفظه موتور تا 65 سانتيمتر با شن فشرده و سيمان پر مي گردد . شن موتور را در جاي خود ثابت نگه داشته و در جذب ارتعاش نيز بسيار موثر است .
- لوله خرطومي با قطر 50 ميليمتر براي عبور سيم ولتاژ و فرمان در نظر گرفته شده است .
- در نهايت از بتن تا زير لبه محفظه و همچنين ايجاد يک لايه آسفالت براي هم سطح شدن محفظه با سطح جاده استفاده مي گردد .
مرحله سوم نصب و راه اندازي سيستم و تجهيزات
در اين مرحله ابتدا با انجام جايابي، مکان مناسب جهت نصب قطعات و تجهيزات سيستم از قبيل برد ، فلاشر ، لوپ ديتکتور و … شناسايي گرديده و اقدامات لازم جهت سيم کشي و نصب انجام مي پذيرد
مرحله چهارم بازرسي نهايي نصب
مرحله پنجم ارزيابي ريسک ، کنترل ايمني و تاييد عملکرد و استاندارد بودن سيستم
- ريسک عمده در رابطه با راهبند هاي ستوني در زمان بالا و پايين رفتن آنها ايجاد مي گردد که امکان تصادف با وسايل نقليه را ايجاد مي نمايد؛ که با بکارگيري تجهيزاتي مانند چشم مادون قرمز مي توان از بروز چنين حوادثي پيش گيري نمود .
- از سوي ديگر با برقراري ارتباط بين راهبند و چراغ راهنمايي و رانندگي نيز مي تواند در امنيت سيستم بسيار موثر باشد .
مرحله ششم تهيه و ارائه فايلها و برنامه هاي تعمير و نگهداري
الف ) مدارک موجود در پرونده تعميرات و نگهداري پيمانکار (مجري)
- نقشه هاي مکان نصب ، محل قرارگيري سيستم موتوري و تاسيسات مربوط
- نقشه سيم کشي و محل قرارگيري تجهيزات الکترونيکي و الکترومکانيکي از قبيل برد و …
- ليست اجزا و قطعات به کار رفته
- آناليز هاي ريسک به همراي اظهارنامه هاي ريسک هاي برطرف شده و باقي مانده
- راهنماي نصب و تعمير و نگهداري به همراه بيانيه هاي انطباق با استاندارد
- راهنماي استفاده از دستگاه و قطعات مربوط
- برنامه هاي زمانبندي تعمير و نگهداري
ب ) مدارک موجود در پرونده تعميرات و نگهداري کارفرما
- راهنماي استفاده از دستگاه و قطعات مربوط
- برنامه هاي زمانبندي تعمير و نگهداري
- بيانيه هاي انطباق با استاندارد

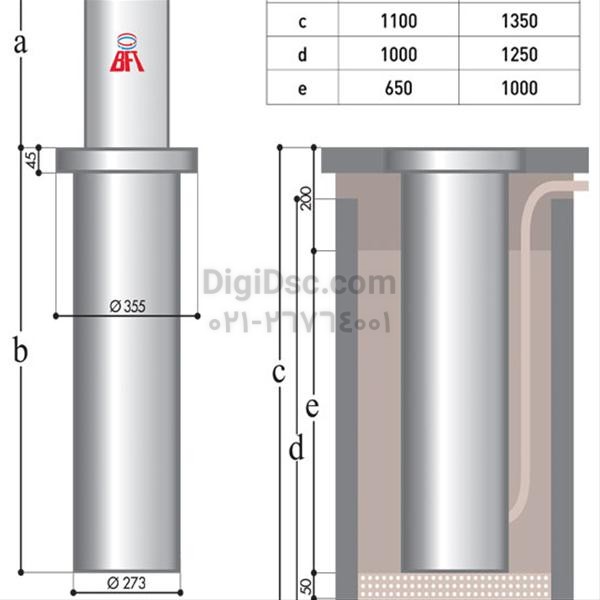

در پايان ابعاد دقيق سيستم پيشنهادي به شرح زير مي باشد
سوالات رایج راهبند ستونی بولارد BFT Stoppy
راهبند ستونی BFT مدل استپی مناسب چه جاهایی است؟
راهبند بی اف تی ایتالیا بولارد مدل استپی مناسب جهت اماکن امنیتی و حفاظتی و نظامی همچنین ارگانهای حساس مانند سفارتخانه ها و … میباشد.
طول عمر مفید راهبند ستونی BFT مدل استپی دستگاه چقدر است؟
طول عمر راهبند های ستونی بولارد بی اف تی در صورت عدم ضربه به سیلندرها 10 تا 15 سال میباشد.
خرابی های رایج راهبند BFT مدل استپی چیست؟
خرابی های احتمالی در اینگونه راهبند ها معمولا پس از ضربه به سیلندر مشاهده میشود که سیلند آسیب دیده و نیاز به تعویض پیدا میکند شایان ذکر است در راهبند های ستونی امنیتی بر خلاف مدل های ضد ترور در صورت ضربه دستگاه آسیب میبیند.
نصب و راه اندازی راهبند ستونی بولارد BFT استپی Stoppy چطور انجام میشه ؟
نصب راهبند های بولارد با راهبند های معمولی میله خیلی متفاوت است و باید حتما توسط تکنسین متخصص و دوره دیده انجام پذیرد
نصب اینگونه راهبند ها به این شکل است که باید زمین کنده شده و فوندانسیون ریزی انجام پذیرد و راه خروج آب و .. هم برای راهبند در نظر گرفته شود .
پس از خشک شدن بتون فوندانسیون باید سیلندر راهبند ها نصب گردد و پس از آن خود ستون راهبند ها وسیم کشی و راهباندنازی نهایی انجام میپذیرد .
برا ینصب راهبند ستونی بولارد نیاز به جرثقیل میباشد .
راهبند ستونی بولارد BFT استپی Stoppy در برابر چه مقدار ضربه و فشار مقاومت دارد ؟
راهبند ستونی بولارد بی اف تی با توجه نوع و مدل قابلیت مقاومت در برابر ضربه تا 7000 ژول را دارا میباشد .
آیا راهبند ستونی بولارد BFT استپی Stoppy همیشه موجوده برای خرید یا خیر ؟
معمولا راهبند های بولارد برای پروژه تعریف شده و براساس پروژه وارد میشوند ولی اگر تعداد محدود بخواهیم میتوانیم از نمایندگی رسمی راهبند ستونبی BFT استعلام لازم را گرفته و نسبت به خرید اقدام کنیم .
قیمت راهبند های ستونی بی اف تی چقدره ؟
قیمت راهبند های ستونی بی اف تی با توجه به نوع کارکرد راهبند ستونی بالا میباشد ولی در صورتی که این نوع راهبند را در کنار اهبند های ستونی برند های دیگر بگذاریم قیمت مناسیب خواهد داشت .
آیا لوازم یدکی و لوازم جانبی راهبند ستونی بولارد BFT استپی Stoppy موجوده یا خیر ؟
تمام لوازم یدکی و لوازم جانبی راهبند های ستونی BFT در نمایندگی تعنیرات و خدمات BFT موجود بوده و میتوانید با تماس با شماره 44111025-021 از قیمت لوازم یدکی مطلع گردید .
برای استعلام قیمت راهبند ستونی بولارد BFT استپی Stoppy چکار باید بکنم ؟
جهت استعلام قیمت راهبند ستونی بی اف تی و یا دریافت اطلاعات فنی میتوانید با شماره 26764001 واحد فروش نمایندگی BFT در تماس باشید .
برای تعمیر و خدمات راهبند های بولارد چکار باید بکنم ؟
جهت تعمیر و یا دریافت خدمات راهبند ستونی میتوانید با شماره 44111025 تماس گرفته و با واحد تعمیرات BFT در تماس باشید .
آیا راهبند ستونی بولارد BFT استپی Stoppy توی ایران نمایندگی دارد ؟
بله نمایندگی رسمی راهبند ستونی BFT در ایران شرکت دایان درب دیبا میباشد .
جهت مشاهده دیگر محصولات راهبند، راهبند میله ای و راهبند ستونی روی نام های نوشته شده کلیک کنید.
کاتالوگ جنرال راهبند بولارد ستونی بی اف تی ایتالیا Stoppy
راهنمای نصب انگلیسی راهبند بولارد ستونی بی اف تی ایتالیا Stoppy
شرکت دایان درب دیبا نماینده رسمی محصولات BFT ایتالیا در ایران میباشد .
